eUPAS - Riasztási- és információs rendszer műszaki ismertetője

1. Általános

Az eUpas riasztási-és információs rendszert elsősorban riasztásra fejlesztettük ki, másodsorban tökéletesen alkalmas mind szöveges és képi kereskedelmi információk, azonnali elektronikus közlésre szolgál kül- vagy beltéren telepítve.




A rendszer alapja:

  • egy moduláris UPAS hirdetőtábla szerkezeten
  • egy 30"-os LCD kijelzőn
  • szerverprogram, amely információ-raktárként is működik, s felügyeli a rendszer működését
  • egy, a hatósági szervek információközlési igényeit kiszolgáló speciális szoftveren, melynek feladata a kijelzőre közvetíteni a figyelmeztető- és riasztási információkat, minden más információt felülírva
  • egy kereskedelmi információkat közvetítő, könnyen kezelhető szoftveren

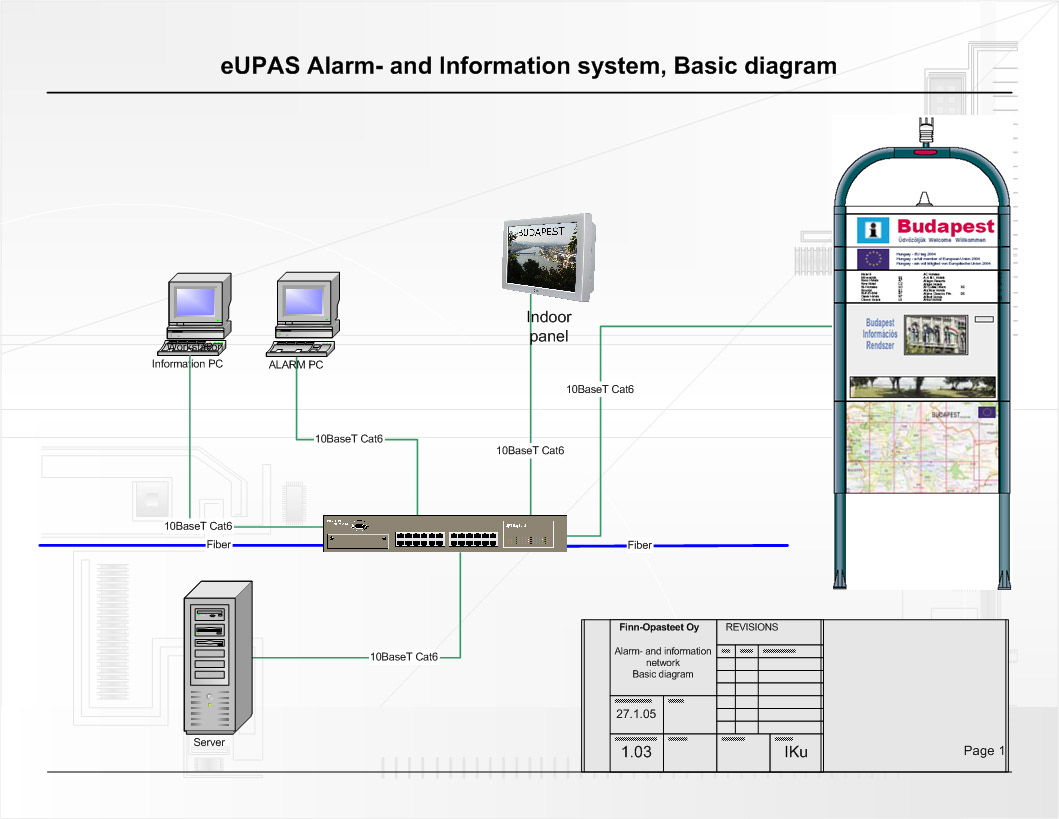

2. A rendszer összképe

A rendszer működési alapelve:









2.1 Az adatközlési háló működési elve

A rendszer egy 100 MHz-es gyorsasággal dolgozó IP mikrohálózaton, vagy szatelit/GSM hálózaton alapul, amelyben minden egyes kijelzőpanel információkat kap vagy a meghatározott szolgáltatótól vagy a szatelit/GSM hálózat esetén előre feltöltve PC-ről. A szervernek a kész kereskedelmi vagy riasztási információkat a hálózatba bekötött bármely számítógép egyikéről - amelyben megvan a szükséges program - át lehet küldeni. Ez lehet egy vagy akár több gép is. Általában két gépet alkalmaznak; az egyik a kereskedelmi információk véget, és egy másik teljesen különálló gép a riasztási információk előállítása céljából.

Mind az információ megteremtésére szolgáló mikroszámítógépek, mind az összes többi ugyanazon rendszerbe tartozó kijelző panelek ugyanabban a hálózatban működnek, amely lehet zárt, csak erre a célra alkalmazott hálózat, vagy olyan hálózat, melyet használhatunk más alkalmazásokban is. Emellett meg kell említeni a hálózat priorizálási lehetőséget, mint szükséges funkciót. Tehát a hálózati készülékeknek olyanoknak kell lenniük, hogy a különböző adatátviteli egységek feltétlen elsőbbségét meg lehesse határozni. Ezekről később láthatunk példákat. A szatelit/GSM hálózat használatakor a kijelzők egyedekként üzemelnek, a riasztási információ közlése/kikapcsolása a szateliten vagy GSM hálózaton keresztül történik.

3. A monitoregység technikai elemei

Az eUPAS alapja az LCD monitort tartalmazó technikai elem. A modul tartalmazza az LCD monitoregységet, a PC kártyát, erősítőt a hang-információk közlésére, a szükséges árambetáplálást, kapcsoló reléket a különböző külső funkciók ellátása végett (erősítő, villogó riasztófény, sziréna stb.), hűtő és- fűtőrendszer (szabadalommal védett) valamint hangszóró. A rendszer jó minőségű mikro-számítógéphez hasonlóan működik, kibővítve a rendszer működéséhez elengedetlenül fontos elemekkel.
A monitoregység felületét Anti-Glare védelemmel látjuk el.
Ezen túl figyelembe vettük a helyi klíma adta körülményeket, minden elektronikus elemet hermetikusan zártan dobozoltunk, amelynek hőmérsékleti és páraviszonyairól a programozás, és a hűtő-fűtő rendszer gondoskodik.(szab. kérelem: 2oo4o239)
A hűtőrendszer kialakításnál az ökológiai szempontokat is figyelembe vettük, a hűtés, s a fűtés jórészt a földenergia felhasználásával történik, függően az aktuális időjárási viszonyoktól.

3.1. Opciók

A szövegben említett hang, riasztófény, s sziréna opciósan rendelhető az alaptípushoz. Ezen túl opciósan tartalék áramforrást, vagy napelemet is be tudunk a rendszerbe építeni.
A kijelző egységet el tudunk látni szatelit-modémmel, vagy GSM modémmel, ekkor az adott egység független a rendszertől, egyedi elem, amelynek az információ-betáplálása szatelit/GSM hálózaton keresztül oldhatók meg.
Ezen túl a táblaegységet digitális időjárás-érzékelő kolplex egységgel is elláthatjuk, amelyet a finn VAISALA cég fejlesztett ki. A VAISALA a világ egyik legjelentősebb meteorológiai műszergyártója. Az ide csatlakoztatni kívánt elem karbantartást nem igényel, semmi mozgó alkatrésze nincs, méri: légnyomást, hőmérsékletet, szélsebességet, szélirányt és a csapadékmennyiséget. A mini-állomás által mért adatokat, vagy azok egy részét megjeleníthetjük a kijelzőn, s a változásokat pedig regisztrálhatjuk a rendszer memóriájában.

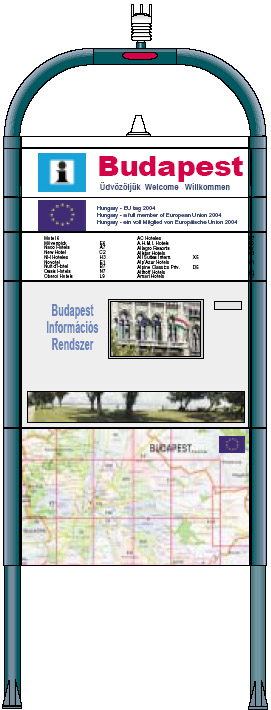

5. A kijelző egységek mechanikája

A kijelző egységek mechanikus szerkezete a Finn-Opaste Oy által tervezett és gyártott UPAS információs rendszeren alapul. A rendszer vázszerkezetét mindemellett jelentősen megerősítették vázívek anyagának megváltoztatásával. A szerkezeti változtatások a statikai számításokon alapulnak, mely szerint a rendszernek állnia kell a 41 m/s erősségű szél szerkezetre gyakorolt terheléseit. A terhelés számítási alapja a Magyarországon mért minden idők legnagyobb szélerőssége. Ez különösen fontos körülmény mikor a katasztrófahelyzetekben az embereket szolgáló és riasztó rendszerről van szó.

5.1 A váz szerkezete

A váz préselt alumíniumból készül speciális munkaeszközök alkalmazásával. A váz alsó része rögzítő csövekkel van felszerelve, melyet csavar-anya kötéssel a földbe öntött betonalaphoz erősítenek. A tábla részeit csavarokkal erősítik a vázra és ezek modulárisak. Így helyrehozatala könnyű, ha megrongálódott. A tábla panelei alumíniumból készültek. A hirdetőtáblákat készre szerelve szállítjuk. Az állandó információ egy különleges anyagra gyártott 6 színű nyomtatvány, melyen graffiti ellen védő réteg is található, aminek élettartama több mint öt év. A nyomtatványok ragaszthatók és cserélhetők. A váz égetett festésű RAL színválaszték szerint festhető.





5.2 Melegítés és hűtés

Amennyiben a kijelző hűtő rendszerrel is fel van szerelve, akkor a rögzítő cső közepéből egy folytonos műanyagcső vezet a földbe, mely megszakítások nélkül megy a föld belsejében, hogy összegyűjtse a melegítéshez és hűtéshez szükséges energiát. Ezt a víz-glykol keveréket tartalmazó csövet olyan mélyre vezetjük a földbe, ahol nyáron a hőmérséklet kb. 12-17 Celsius fok és ahol télen nem fagy meg. A föld melege ingyenes és akkor is van belőle, ha az elektromos hálózat működésében zavarok lépnek fel.
